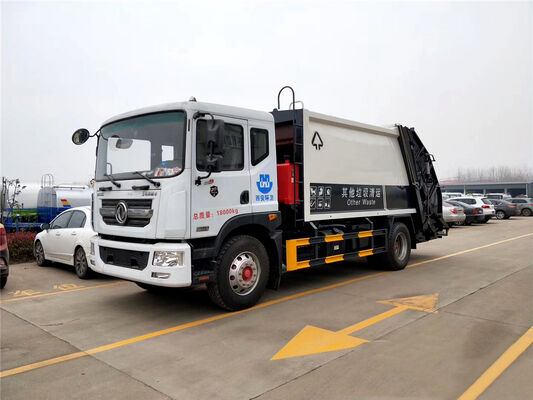

Απορριμματοφόρο συμπιεστή Dongfeng D9 10-12 m³ με πίσω φόρτωση

1. Διαμόρφωση πλαισίου

Το όχημα είναι κατασκευασμένο σε πλαίσιο Dongfeng Dolika D9 με σώμα συμπιεστή απορριμμάτων τοποθετημένο στο πίσω μέρος.

Το πλαίσιο είναι εξοπλισμένο με καμπίνα πλάτους 2.315 mm, μιάμιση σειρά, με επιλογές μεταξονίου που κυμαίνονται από 3.950 έως 4.500 mm. Ο στάνταρ κινητήρας είναι ένας πετρελαιοκινητήρας Dongfeng CMS 180 HP 6 κυλίνδρων, με κινητήρα Yuchai 200 HP διαθέσιμο ως προαιρετικός.

Το πλαίσιο συμμορφώνεται με τα πρότυπα εκπομπών China National VI και είναι εξοπλισμένο με μπροστινό άξονα 4,5 τόνων και πίσω άξονα 10 τόνων. Άλλος στάνταρ εξοπλισμός περιλαμβάνει:

• Ακτινωτά ελαστικά 10.00R20
• Κιβώτιο ταχυτήτων Fast 8 σχέσεων
• Δομή πλαισίου 250 × 4
• Σύστημα πέδησης αέρα
• Υδραυλικό τιμόνι
• Υποβοήθηση συμπλέκτη
• Ηλεκτρικά παράθυρα
• Κεντρικό κλείδωμα
• Φρένο εξάτμισης
• Φρένο κινητήρα
• Αρχικό κλιματιστικό
• Σύστημα αντιμπλοκαρίσματος φρένων ABS

Σημείωση: Οι προδιαγραφές του πλαισίου ενδέχεται να διαφέρουν ανάλογα με το επιλεγμένο μεταξόνιο και τη διαμόρφωση του κινητήρα. Η τελική διαμόρφωση θα υπόκειται στο πραγματικό όχημα που παραδίδεται βάσει της σύμβασης αγοράς.

2. Ειδικός Εξοπλισμός / Σώμα Συμπιεστή

Το σώμα του συμπιεστή είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα μαγγανίου.

• Χωρητικότητα σώματος: 10-12 m³
• Πάχος πλευρικού τοιχώματος: 3-4 mm
• Πάχος πλάκας πυθμένα: 4-5 mm
• Υλικό σώματος: Χάλυβας μαγγανίου υψηλής αντοχής

Το πλήρες σώμα του συμπιεστή αποτελείται κυρίως από:

• Μηχανισμός φόρτωσης
• Μηχανισμός συμπίεσης
• Μηχανισμός εκφόρτωσης
• Υδραυλικό σύστημα
• Δεξαμενή υδραυλικού λαδιού
• Δοχείο λαδιού / υδραυλικά εξαρτήματα

Ο μηχανισμός φόρτωσης αποτελείται από βραχίονες, συνδετικούς μηχανισμούς, γάντζους και άλλα εξαρτήματα. Τροφοδοτούμενος από το υδραυλικό σύστημα, ο μηχανισμός φόρτωσης ανυψώνει και περιστρέφει τον κάδο απορριμμάτων στη χοάνη.

Στη συνέχεια, τα απορρίμματα συμπιέζονται μέσω του μηχανισμού πλάκας απόξεσης και συρόμενης πλάκας και ωθούνται στο σώμα του συμπιεστή.

Όταν το φορτηγό φτάνει στον χώρο απόρριψης απορριμμάτων, η πίσω πλάκα εκφόρτωσης ανυψώνεται υδραυλικά και τα συμπιεσμένα απορρίμματα ωθούνται έξω από το δοχείο, ολοκληρώνοντας τη λειτουργία εκφόρτωσης.

3. Επιλογές Μηχανισμού Πίσω Φόρτωσης / Ανύψωσης Κάδου

Ο κατασκευαστής παρέχει διάφορες διαμορφώσεις μηχανισμού πίσω φόρτωσης:

1. Μηχανισμός ανύψωσης τυποποιημένου πλαστικού κάδου απορριμμάτων 240 L ή 660 L
2. Μηχανισμός ανύψωσης κάδου απορριμμάτων τύπου γάντζου
3. Μηχανισμός ανύψωσης με βραχίονα, κατάλληλος για κάδους απορριμμάτων χωρητικότητας περίπου 1,2 m³
4. Μηχανισμός ανύψωσης τύπου ανατρεπόμενου κάδου / χοάνης, που διευκολύνει την ανατροπή και την απόρριψη χαλαρών οικιακών απορριμμάτων
5. Πλήρως σφραγισμένος μηχανισμός ανύψωσης κάδου απορριμμάτων

Ο συγκεκριμένος μηχανισμός πίσω φόρτωσης μπορεί να επιλεγεί ανάλογα με το σύστημα συλλογής απορριμμάτων του πελάτη.

4. Κύριες Τεχνικές Προδιαγραφές

Απορριμματοφόρο συμπιεστή Chengliwei CLW5181ZYS6

* Αυτοί οι αριθμοί αντιστοιχούν σε διαφορετικές διαμορφώσεις πλαισίου/κινητήρα που αναφέρονται από τον κατασκευαστή.

5. Άλλες Τεχνικές Πληροφορίες

Ο αρχικός κατασκευαστής καθορίζει τις ακόλουθες λεπτομέρειες διαμόρφωσης:

• Το σώμα του συμπιεστή είναι ειδικά σχεδιασμένο για τη συλλογή και μεταφορά αστικών οικιακών απορριμμάτων.
• Κατασκευαστής συστήματος ABS: Jiaozuo Xindarui Technology Co., Ltd.
• Υλικό προστασίας ABS: Χάλυβας Q235.
• Πλευρικά προστατευτικά πλέγματα είναι συγκολλημένα στο πλαίσιο του οχήματος.
• Η πίσω προστασία από υποβοήθηση είναι ενσωματωμένη στη δομή του ειδικού εξοπλισμού.
• Απόσταση από το έδαφος πίσω προστασίας: περίπου 450 mm.
• Το όχημα μπορεί να είναι εξοπλισμένο με ενσωματωμένο σύστημα εντοπισμού GPS και καταγραφικό οδήγησης.
• Διαθέσιμα μεταξόνια περιλαμβάνουν 3.950 mm και 4.500 mm.
• Οι συνολικές διαστάσεις ποικίλλουν ανάλογα με το μεταξόνιο και την πίσω προεξοχή.

Ο κατασκευαστής παραθέτει τους ακόλουθους συνδυασμούς διαστάσεων:

Συνολικό μήκος / μεταξόνιο / πίσω προεξοχή / πίσω επέκταση:

• 8650 / 4500 / 2460 / 430 mm
• 7960 / 3950 / 2170 / 580 mm

Διατίθενται διάφορες διαμορφώσεις μηχανισμού πίσω φόρτωσης.

6. Παράμετροι Πλαισίου

Πλαίσιο Chengliwei CLW5181ZYS6

7. Επιλογές Κινητήρα

Η αρχική σελίδα παραθέτει έξι διαμορφώσεις κινητήρα:
