Ο φορητός τόρνος με άκρο άξονα LTZD-50 είναι ένας συμπαγής και στιβαρός φορητός τόρνος που χρησιμοποιείται για την επιτόπια αναστροφή μικρών αξόνων ή λαιμών αξόνων. Ο φορητός τόρνος LTZD-50 εγκαθίσταται στο άκρο του άξονα και μπορεί να καλύψει το εύρος διαμέτρου άξονα 50-160 mm και μήκους 300 mm. Απλοποιεί την εγκατάσταση, στερεώνεται απευθείας στο άκρο με μπουλόνια, είναι αποτελεσματικός και αξιόπιστος στο κεντράρισμα και ο εξοπλισμός περιστρέφεται αυτόματα για να ισορροπήσει, επιταχύνοντας την ταχύτητα εγκατάστασης και μειώνοντας τον ακριβό χρόνο διακοπής λειτουργίας που προκαλείται από τη φθορά της διαμέτρου του άξονα. Κατάλληλο για επιτόπια συντήρηση και περιστροφή εξαρτημάτων εξωτερικής διαμέτρου άξονα από υλικά χάλυβα, χαλκού και ανοξείδωτου χάλυβα. Χρησιμοποιείται κυρίως για την επεξεργασία εξωτερικών κύκλων, σφράγιση αυλακώσεων, λοξοτομή, αυτόματη συγκόλληση εξωτερικών κύκλων κ.λπ.
Χαρακτηριστικά:
1. Υιοθετώντας ένα αρθρωτό σχεδιασμό συνδυασμού, μπορεί να εγκατασταθεί οριζόντια ή κατακόρυφα στο άκρο του άξονα σύμφωνα με τις επιτόπιες συνθήκες λειτουργίας.
2. Χρησιμοποιήστε ρουλεμάν βαρέως τύπου για να εξασφαλίσετε ομαλή και χωρίς κραδασμούς λειτουργία του σώματος του μηχανήματος.
3. Υιοθέτηση εξαρτημάτων υψηλής ακρίβειας και αξιόπιστης εκτέλεσης με καλή σταθερότητα, ανθεκτικότητα και δυναμική απόκριση.
4. Εγκαταστήστε και στερεώστε χρησιμοποιώντας μπουλόνια ή μεθόδους τάνυσης, κάνοντας την εγκατάσταση και τη ρύθμιση βολική και γρήγορη. Ρυθμίστε το σίδερο ισορροπίας για να εξασφαλίσετε ομαλή περιστροφή του μηχανήματος κατά την επεξεργασία. Χαρακτηρίζεται από υψηλή ακαμψία, υψηλή ακρίβεια και συμπαγή δομή.
5. Τροφοδοτείται από σερβοκινητήρες, έχει το χαρακτηριστικό της σταθερής ροπής και μπορεί να λειτουργεί συνεχώς για μεγάλο χρονικό διάστημα.
6. Υιοθέτηση πλανητικών μειωτήρων ακριβείας με μικρό όγκο, μικρό βάρος, υψηλή φέρουσα ικανότητα, μεγάλη διάρκεια ζωής, χαμηλό θόρυβο, υψηλή ροπή εξόδου, υψηλή απόδοση και ασφαλή απόδοση.
7. Το κύριο πλαίσιο και ο μηχανισμός τροφοδοσίας είναι κατασκευασμένοι από υλικό κράματος αλουμινίου, μειώνοντας αποτελεσματικά το βάρος της εργαλειομηχανής, διασφαλίζοντας την ακρίβεια της εργαλειομηχανής χωρίς παραμόρφωση και είναι ελαφρύ και εύκολο στη χρήση κατά τη χρήση.
Ο τόρνος άκρου άξονα αποτελείται από σερβοκινητήρα, μειωτήρα, κύριο κιβώτιο κινητήρα, συσκευή μετάδοσης, μηχανισμό τροφοδοσίας, βάση εργαλείου, βραχίονα εργαλείων κ.λπ.
| 1 |
Μοντέλο |
|
LTZD50 |
LTZD70 |
| 2 |
Επεξεργασίασειρά |
mm |
50-160 |
70-280 |
| 3 |
Μέγ. μήκος επεξεργασίας |
mm |
300 |
300 |
| 4 |
Ρυθμός τροφοδοσίας |
μμ/r |
0-0,6 |
0-0,6 |
| 5 |
Μέγ. βάθος κοπής |
mm |
1.5 |
1.5 |
| 6 |
Στρογγυλότητα |
mm |
0,02 |
0,02 |
| 7 |
Ευθύτητα |
mm |
0,02/200 |
0,02/200 |
| 8 |
Τραχύτητα επιφάνειας |
mm |
≤Ra3.2 |
≤Ra3.2 |
| 9 |
Σερβοκινητήρας |
W |
1000/220V 50Hz |
1000/220V 50Hz |
| 10 |
Ονομαστική ταχύτητα κινητήρα |
σ.α.λ |
3000 |
3000 |
| 11 |
Ταχύτητα εξόδου κινητήρα |
σ.α.λ |
83 |
83 |
| 12 |
Μειωτήρας κινητήρα |
|
12:1 |
15:1 |

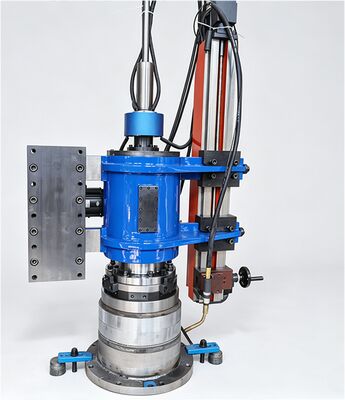

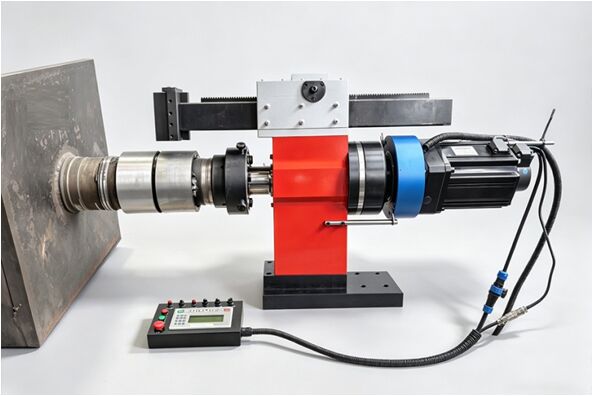

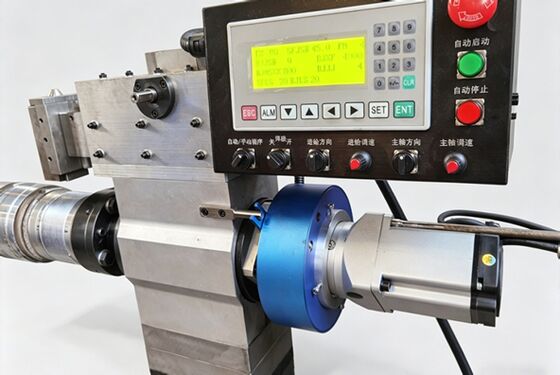

Φωτογραφία προϊόντος:
